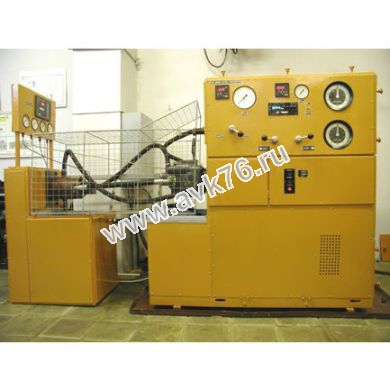

КИ-28097-01М Стенд для проверки и регулировки гидроагрегатов (сертификат № РОСС RU.МТ20.ВО1276). Обеспечивает обкатку, испытание и регулировку ГСТ-90, гидронасосов НШ (от НШ-10 до НШ-160), гидрораспределителей, гидроцилиндров, гидрошлангов
Производитель:
(Россия)
Марка: КИ-28097-01М
Описание: КИ-28097-01М Стенд для проверки и регулировки гидроагрегатов (сертификат № РОСС RU.МТ20.ВО1276). Обеспечивает обкатку, испытание и регулировку ГСТ-90, гидронасосов НШ (от НШ-10 до НШ-160), гидрораспределителей, гидроцилиндров, гидрошлангов
Особенности:
- в стенде использованы новые электронные устройства для определения крутящего момента на выходном валу гидромотора ГСТ. Так, для измерения силы, развиваемой на выходном валу гидромотора, использован электронный датчик силы типа С2А, который связан с терминалом ТВ-003/05Д – показывающим электронным устройством. Использование указанных электронных устройств уменьшает погрешность измерения крутящего момента
- на стенде можно испытывать ГСТ разных типов без разборки по всем контролируемым параметрам, а также все типы гидронасосов НШ, гидроцилиндры навесных устройств с.х. машин и др.
- В стенде реализованы новые методы испытания гидроагрегатов и новые схемные решения, защищенные Патентами на изобретение № 2146339, №2160855, №2184883.
Назначение: обкатка, испытание, регулировка, техническое диагностирование и оценка качества новых и отремонтированных гидроагрегатов тракторов и самоходных сельскохозяйственных и дорожно-строительных машин (в т.ч. ГСТ-90).
Область применения: стенд КИ-28097-01М может использоваться:
- на ремонтных и сервисных предприятиях при диагностировании, обкатке, испытаниях, регулировке и оценке качества ремонта гидротрансмиссии (ГСТ-90 и др.), гидронасосов НШ, гидрораспределителей, гидроцилиндров, гидрошлангов;
- на предприятиях-изготовителях гидроагрегатов при обкатке, регулировке, испытаниях и проведении выходного контроля.
Эффективность использования стенда КИ-28097-01М:
- повышение в 2,5-3 раза производительности и достоверности диагностирования, регулировки и испытания ГСТ и др. гидроагрегатов (в сравнении с аналогами);
- снижение потерь гидравлического масла в 2-2,5 раза при эксплуатации тракторов и самоходных машин за счет более качественного ремонта и регулировки гидроагрегатов.
Технические характеристики:
| Тип | Стационарный |
| Управление | Ручное |
| Количество обслуживающего персонала, чел. | 1 |
| Рабочее давление, МПа (кгс/см2) | 35 (350) |
| Давление открытия предохранительного клапана, МПа (кгс/см2) | 38 (380) |
| Диапазон расхода рабочей жидкости, л/мин | 8…250 |
| Предел допустимой относительной погрешности при измерении объемной подачи, % | ± 0,5 |
| Привод | клиноременный, от электродвигателя |
| Электродвигатель,тип | АИР-180М4 |
| Электродвигатель, мощность, кВт | от 30 до 45 (для разных исполнений) |
| Электродвигатель, напряжение, В | 380 |
| Электродвигатель, частота вращения вала эл. двигателя, об/мин | 1470 |
| Частота вращения вала привода насоса, об/мин | 1245± 18 |
| Охлаждение рабочей жидкости | Водяное |
| Номинальная температура рабочей жидкости, ° С | 50± 5 |
| Характеристика рабочей жидкости | минеральное масло МГЕ-46В |
| Габаритные размеры, мм | 2940x875x1650 |
| Масса стенда без комплекта принадлежностей и инструмента, кг, не более | 910 |
| Масса принадлежностей, кг, не более | 80 |
| Количество рабочей жидкости, необходимое для работы стенда, л | 90 |
