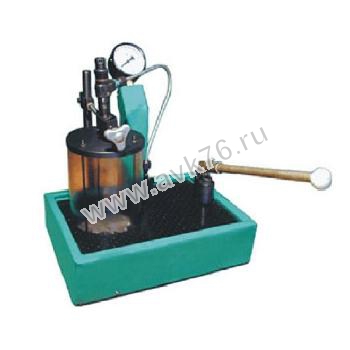

ДД-2110П Прибор для испытания и регулировки дизельных форсунок
Производитель:
(Россия)
Марка: ДД-2110П
Описание: ДД-2110П Прибор для испытания и регулировки дизельных форсунок
Особенности:
- Прибор предназначен для испытания и регулировки форсунок автотракторных дизельных двигателей на стационарных и передвижных диагностических и ремонтных предприятиях. В качестве технологической жидкости используется дизельное топливо по ГОСТ 305-82 12кл. чистоты с температурой вспышки паров свыше 450С.
- Прибор позволяет проверить следующие параметры:давление начала впрыска и качество распыления топлива,герметичность запорного конуса (по появлению капли топлива на носике распылителя),гидроплотность по запорному конусу и направляющей цилиндрической части (по времени падения).
- Прибор для испытания и регулировки форсунок состоит из основания, на котором смонтирована пневмогидравлическая система подачи топлива, и корпуса , на котором установлены: бак с камерой впрыска , держатель форсунки , манометр давления воздуха , манометр давления топлива, подаваемого на форсунку , клапан включения-выключения подачи давления, регулятор давления воздуха , регулятор частоты срабатывания форсунки. Бак, насос, фильтр, клапан включения, и регуляторы давления соединены трубопроводами. Привод насоса производится от пневматической магистрали с давлением воздуха до 10 кгс/см2 . Технологическая жидкость из бака поступает через фильтр в насос, далее поступает в форсунку и к манометру.
Технические характеристики:
Диапазон измерения давления, МПа (кгс/см2) | 0 … 60 (0 … 600) |
Диапазон воспроизведения давления, МПа (кгс/см2) | 27 (270) |
Предел допустимого падения давления, МПа (кгс/см2) | 1,0 (10) |
Предел допускаемой основной приведённой погрешности измерения давления, % | ±1,5 |
Номинальная подача топлива, мм3/цикл | 1800 |
Время падения давления после достижения 27 МПа(270 кгс/см2), мин. | 3 |
Ёмкость для технологической жидкости, л, не менее | 1,0 |
Габаритные размеры, мм, не более | 420х400х600 |
Масса (без топлива), кг, не более | 30 |
Количество обслуживающего персонала, чел. | 1 |
