СТС-13У-СП-14 Арт. 736-60 Напольный, передвижной роликовый универсальный стенд тормозной системы для проверки тормозных систем АТС с нагрузкой на ось до 13 т. с комплектом коротких аппарелей. Оптимальный комплект.
Производитель:
ГАРО (Россия)
Марка: 736-60
Описание: СТС-13У-СП-14 Арт. 736-60 Напольный, передвижной роликовый универсальный стенд тормозной системы для проверки тормозных систем АТС с нагрузкой на ось до 13 т. с комплектом коротких аппарелей. Оптимальный комплект.
Особенности:
- Модульное построение, возможность наращивания до линии технического контроля.

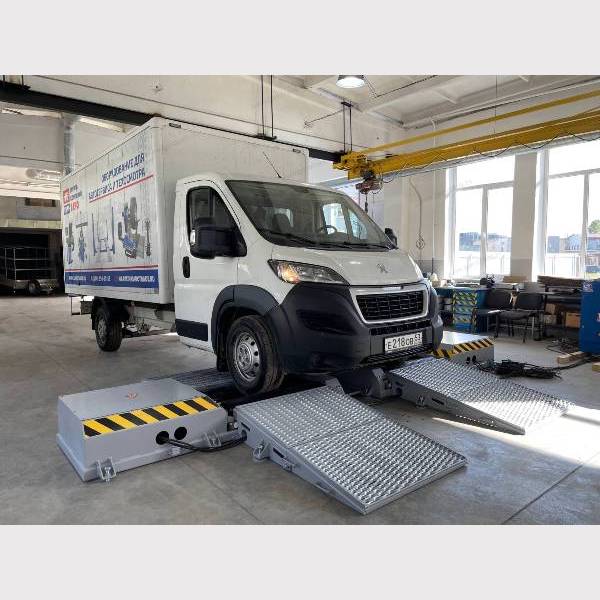

- Стенд тормозной силовой СТС-13У-СП-14 представляет собой передвижной комплекс с напольной установкой. Конструктивно стенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 15 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля.
- Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
- Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
- Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Наличие электронного датчика замера давления в пневмоприводе, в комплекте поставки универсальных тормозных стендов, позволяет производить контроль предельно допустимого падения давления воздуха в пневмогидравлическом тормозном приводе АТС.
- Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
Напольный стенд тормозной силовой СТС-13У-СП-14 предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 13 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.
Комплект поставки:
Шкаф силовой | 1 |
Блок опорных устройств (левое, правое) | 2 |
Эстакада | 1 |
Датчик усилия на органе управления ТС (педаметр) | 1 |
Комплект дистанционного управления | 1 |
Электронный датчик давления в пневмоприводе | 1 |
Модуль 4WD | 1 |
Система взвешивания | 1 |
Комплект ПО СТС 6.4 | 1 |
Комплект эксплуатационных документов | 1 |
Стойка приборная СП-6 | Опция |
Комплект инструмента для поверки | Опция |
Комплект ПК | Опция |
Технические характеристики:
Назначение | Техосмотр / СТО / АПТ |
По типу автомобилей | Универсальный |
Максимальная нагрузка на ось | 13000 |
Диапазон измерений тормозной силы (на одном колесе), кН | 0 - 30 |
Диапазон измерений силы на органе управления тормозной системы, Н | 0 - 1000 |
Количество скоростей испытаний | 2 |
Начальная скорость торможения, имитируемая на стенде, км/ч | 4,4/2,2 |
Диаметр колес автомобиля, мм | 520-1300 |
Ширина колеи, мм | 800/2800 |
Электропитание, В | 380 |
Потребляемая мощность электрооборудования, кВт | 19 |
Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт | 55 |
Габаритные размеры опорного устройства | 2350х1006х365 |
Диаметр роликов, мм | 204 |
Длина роликов, мм | 1000 |
Масса опорного устройства, кг | 1155 |
Габаритные размеры эстакады | 1400х1000х220 |
Масса эстакады, кг | 455 |
Режим 4WD | Да |
