NS-16MA Анкерная напольная система для легковых автомобилей, коммерческого транспорта, кабин грузовых автомобилей
Описание: NS-16MA Анкерная напольная система для легковых автомобилей, коммерческого транспорта, кабин грузовых автомобилей
Особенности:
- Не занимает места. В отличие от традиционных стапелей для Анкерной напольной системы не нужно отдельной площади в цеху. Поэтому на ней можно выполнять любые виды ремонта кузова (сборка/разборка, подготовка к покраске и т.д.), а не только рихтовочные работы, для которых предназначена традиционные «роботы». Это делает Анкерную напольную систему особенно выгодной для цехов с небольшой площадью.
- Универсальность. Традиционные стапели имеют ограничения по размерам рамы, грузоподъемности, жесткости и др. Анкерная напольная система NS-16MA не имеет таких ограничений, что позволяет брать в ремонт все легковые автомобили, джипы,коммерческий транспорт,кабины грузовых автомобилей малого и среднего класса.
- Благодаря тому, что высота порогов закреплённого автомобиля на стенде составляет 440 мм, возможно проведение работ с днищем автомобиля, на данном стенде можно выправлять любые удары — от легких вмятин до сильных винтообразных искривлений. Это позволяет быстрее окупить ее и сделать участок прибыльным.

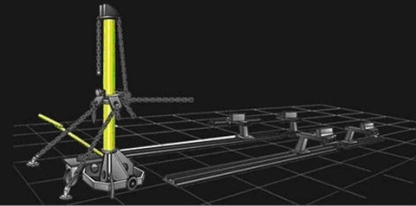

Анкерная напольная система NS-16MA — это стапельная рама, монтируемая на бетонном полу. Она предназначена для восстановления геометрии легковых и рамных автомобилей. Вместе с опорами для фиксации и силовой башней она образует наиболее универсальный стенд для ремонта автомобилей. Большим преимуществом является то, что анкерная напольная система в считанные минуты превращается в стапель для тяжелого кузовного ремонта.

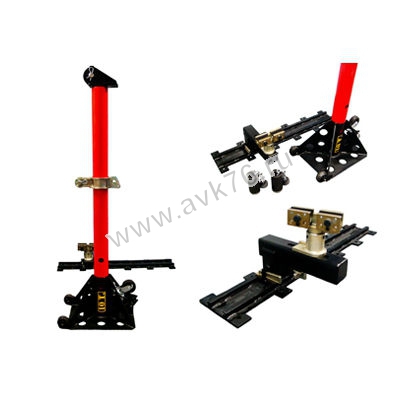

Система состоит из:
-
6 рельсовых направляющих (750мм.) закрепляемых к бетонному полу с помощью строительных анкеров (ф16х150) на расстоянии 800-900мм друг от друга. Марка бетона от М300, толщина 250 мм.
-
4 опоры для фиксации. Каждая опора фиксируется к рельсовой направляющей с помощью клина. Это просто и не занимает много времени. Высота опоры от уровня пола составляет 440 мм.
-
16 и более (по запросу) анкерных стаканов (ф90х180) монтируемых в пол по периметру предполагаемой зоны ремонта. (Рекомендованная площадь 8000х5000 мм.).
-
1 силовая башня высотой 2000 мм. и тяговым усилием 10 т.. Конструкция башни позволяет увеличивать высоту, что делает доступным выполнять ремонт автобусов, кабин грузовиков и т.д.. Для перемещения по цеху и позиционированию башня оснащена колёсами.
Комплектация
Башня силовая модульная 10т. |
1 шт |
Пневмогидравлический насос | 1 шт |
Анкерный стакан | 16 шт |
Направляющие под крепления автомобилей 750 мм |
6 шт |
Опорные стойки | 4 шт |
Зажимы за отбортовку порогов 200 мм | 4 шт |
Цепь силовая 3м | 1 шт |
Тяговый крюк | 1 шт |
Захват цепи | 1 шт |
Цепь анкерная 2.5м |
2 шт |
Зажим для вытягивания | 1 шт |
Технические характеристики:
Грузоподъемность | 5000 кг |
Габариты в упаковке | 1200х1100х600 мм |
Общий вес | 490 кг |
