HAWEKA AXIS 500 Стенд развал-схождения для измерения и регулировки углов установки колес коммерческого транспорта: грузовых автомобилей (в т.ч. со сдвоенными поворотными осями), легких грузовиков, автобусов, микроавтобусов, тракторов и легковых автомобиле
Описание: HAWEKA AXIS 500 Стенд развал-схождения для измерения и регулировки углов установки колес коммерческого транспорта: грузовых автомобилей (в т.ч. со сдвоенными поворотными осями), легких грузовиков, автобусов, микроавтобусов, тракторов и легковых автомобилей.

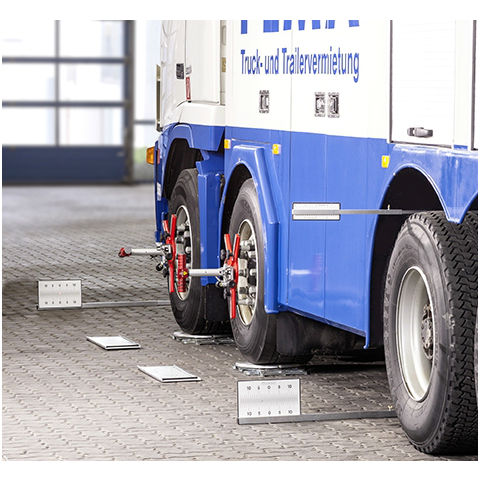

Мобильный лазерный стенд сход-развал AXIS 500 производства немецкой компании Haweka предназначен для измерения и последующей регулировки углов установки колес коммерческого транспорта, а именно: грузовых автомобилей (в т.ч. со сдвоенными поворотными осями), легких грузовиков, автобусов, микроавтобусов, тракторов и легковых автомобилей.
При помощи стенда AXIS 500 можно с легкостью измерить следующие параметры:
- общее и индивидуальное схождение
- угол развала колес
- разность углов в поворотемаксимальный угол поворота колес
- угол продольного и поперечного наклона шкворня
- перекос и параллельность осей
- смещение осей относительно рамы
- геометрия рамы

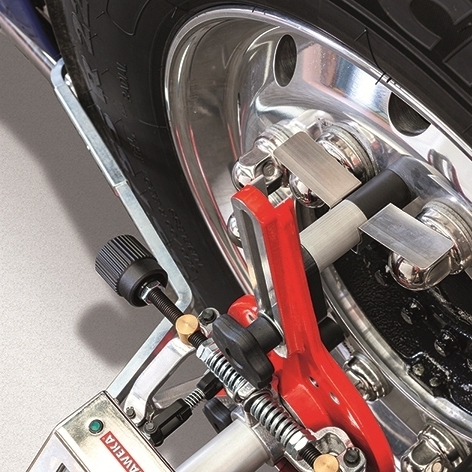

Благодаря конструкции трехопорного захвата для крепления лазерных головок, который легко и быстро крепится на ступичную часть стального диска транспортного средства магнитными ножками, все измерения производятся без отрыва колесных осей от земли, следовательно, нет необходимости производить компенсацию биения дисков. В комплект входят специальные захваты для легкосплавных дисков.
Лазерные измерительные головки с технологией AKKULASER, вращающиеся на 360 градусов, дают безопасные и мощные лучи, видимые даже при прямом солнечном свете. Электронный транспортир с цифровым десплеем позволяет с высокой точностью проводить необходимые измерения.
В отличии от AXIS200 электронный транспортир у AXIS500 позволяет проводить измерения продольного и поперечного углов наклона шкворня, а так же максимального угла поворота колес, в автоматическом режиме.
Технические характеристики:
| Точность измерения: | |
| Схождение | < 0,5 мм |
| Развал | 0 ... 10°: +/- 0° 03’ |
| Угол продольного наклона шкворня | 0 ... 10°: +/- 0° 03’ |
| Угол поворота | 10 ... 45°: +/- 0° 12’ |
| Относительный угол поворота | +/-15 мин. |
| Сдвиг оси | +/-1 мм |
| Угол разворота оси | +/-5мин. |
| Диапазон измерений схождения | +/-28 мм. |
| Диапазон измерений развала | до 5 град. |
| Диапазон измерений KPI | до 18 град. |
| Диапазон измерений угла продольного наклона шкворня | до 12 град. |
| Подъёмная сила поворотных пластин | 5 – 7 тон / пластина |
| Лазер: | |
| Модель | LG650-7 (80) |
| Рабочее напряжение | 3 Вольта (2 x Миньон тип AA 1,5 Вольт) |
| Потребляемая мощность Po | 0,91 mW |
| Длина волны λ | 650 nm |
| Рабочее расстояние | 20 м |
| Класс лазера | 2 DIN EN 60825-1:1994-07 |
| Электронный транспортир: | |
| Рабочее напряжение | 6 Вольт (4 x Миньона тип AA 1,5 Вольт) |
| Рабочая сила тока | 10 mA (без подсветки), 60 mA (с подсветкой) |
| Потребление тока ( в полож. Выкл) | < 10 μA |
| Время работы на одном комплекте батареек | без подсветки: около 50 - 60 часов; с подсветкой: около 30 часов |
| Заданный диапазон измерений | +/- 45° для обоих осей |
| Расширенный диапазон измерений | +/- 90° для обоих осей |
| Точность заданного диапазона измерений | 0... 10°: +/-0° 03’; 10 ... 45°: +/-0° 12’ |
| Разрешение | 0° 01’ |
| Температурный интервал | -5 to +50 °C (Работа) -20 to 65 °C (Хранение) |
| Ударопрочность датчика | 3.500g |
